PEMERIKSAAN CVT SEPEDA MOTOR MATIK

Pemeriksaan-Penggantian Drive Belt dan Koplins Sentrifugal Otomatis

1. Pemeriksaan Drive Belt.
a. Lepaskan air duct kemudian longgarkan sekrup pita penjepit dan lepaskan air duct.
b. Lepaskan left crankcase cover assembly.
Lepaskan  baut-baut  yang terpasangan dan lepaskan left crankcse cover assembly.

Catatan: tidak perlu melepaskan kick arm dari left crankcase cover

2. Pemeriksaan keausan Drive Belt.

3. Pemeriksaan goresan dan retak serta kerusakan lain Drive Belt Jika anda memeriksa drive belt secara visual, anda tidak perlu melepas belt. Periksa Drive Belt bagian atas, samping, & bagian bawah terhadap goresan serta retak-retak, dan kerusakan lain.

4. Pemeriksaan kopling sentrifugal otomatis

a. Lepaskan Drive Face
Tahan drive face dengan clutch center holder kemudian buka mur drive face dan lepaskan drive face.
b. Lepaskan Clutch Outer
Tahan clutch outer dengan  flywheel holder setelah itu buka mur clutch outer dan lepaskan clutch outer.

5. Pemeriksaan Clutch Weight linings terhadap adanya keausan dengan memakai vernier calipers, ukur tebal lining pada titik paling tipis.

Jika nilai yang diukur melebihi batas servis, maka gantilah clutch weight.

6. Pembongkaran Driven Pulley assembly

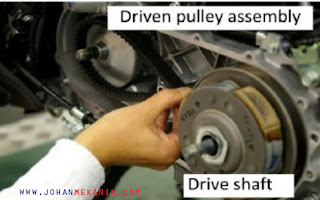

a. Lepaskanlah Driven Pulley assembly (drive belt)
Lepaskan Driven Pulley assembly & Drive Belt dari Drive Shaft.
b. Lepaskanlah Movable Drive Face assembly
Lepaskanlah movable drive face assembly sambil menahan ramp plate pada bagian belakang dari movable drive face assembly.

c. Lepaskanlah mur Clutch Driven Pulley
Tahan driven pulley assembly dengan mengunakan special tool dan lepaskan mur clutch driven pulley.
d. Pisahkanlah Driven Pulley & Clutch Weight Assembly Lepaskanlah driven pulley assembly dari catok. Secara berangsur-angsur longgarkan handel dari special tool (clutch spring compressor). Setelah pegas telah memanjang sepenuhnya, lepaskanlah driven pulley, driven face spring, dan spring sheet bersama-sama.

7. Pembongkaran Clutch Weight assembly

a. Lepaskanlah Side Plate
Gunakan obeng minus, untuk melepaskan E-clips dan side plate.

b. Lepaskanlah Shoe Spring
Lepaskanlah shoe pring dengan menggunakan tool dengan ujung tajam.
c. Lepaskanlah Clutch Weight
Geser clutch weight dan lepaskanlah clutch weight dari damper rubber. Angkat clutch weight serta lepaskan dari drive plate.
8. Melepaskan Damper Rubbers
a. Lepaskanlah Damper Rubbers dari Drive Plate

b. Pemeriksaan Damper Rubbers
Periksalah damper rubbers secara visual terhadap keausan, retak-retak, sayatan, deformasi, dan kerusakan lain.

9. Perakitan Clutch Weight Assembly

a. Pasanglah Damper Rubbers pada Drive Plate
b. Pasanglah Clutch Weights dan dorong terhadap Damper Rubbers.

c. Pasanglah Shoe Springs
Dengan menggunakan tool dengan ujung yang tajam, pasanglah shoe springs.

d. Pasanglah Side Plates
Pasanglah side plate pada bosses pada clutch weights dengan bagian ujung tajam menghadap ke atas.
Pukul dengan menggunakan palu secara merata dan mengelilingi ketiga bosses menggunakan alas balok kayu.
e. Pasanglah E-Clips
Dengan menggunakan tang, pasanglah E-clips pada alur- alur E-clip dari bosses.

10. Perakitan Driven Pulley Assembly

a. Pasanglah mur Clutch Driven Pulley
Tahanlah driven pulley assembly dengan special tool dan pasang mur clutch driven pulley.
b. Ikutilah prosedur pada gambar di bawah.

11. Pemasangan Drive Belt

a. Pasang Movable Drive Face Assembly

Pasanglah weight rollers dan juga ramp plate pada movable drive face.
Pasanglah drive face boss ke dalam movable driveface. Sementara menahan ramp plate yang berada di belakang, pasanglah movable drive face assembly pada crankshaft.

b. Pasang Drive Belt pada Driven Pulley assembly

Tarik drive belt, putar drive belt searah dengan jarum jam untuk menyelipkan drive belt di antara kedua faces.

c. Pasang Driven Pulley assembly

Dengan drive belt terselip di antara kedua faces, pasanglah driven pulley assembly pada drive shaft.

d. Pasang Drive Face

Pasanglah drive face pada crankshaft dan untuk sementara kencangkan mur drive face.

e. Kencangkan mur Drive Face

Tahan drive face dengan clutch center holder, dan kencangkan mur drive face mengunakan torsi yang ditentukan.

f. Pasang Clutch Outer

Tahan clutch outer dengan special tool dan kencangkan mur clutch outer dengan mengunakan torsi yang ditentukan.

g. Kencangkan Drive Belt

Putarlah crankshaft (drive pulley) sekitar 20 kali untuk mengencangkan drive belt.

h. Pasang Left Crankcase Cover assemby

Tepatkanlah tonjolan-tonjolan pada starter pinion holder dengan alur-alur pada case. Pasanglah kedua Dowel pins pada left crankcase, dan kemudian tempatkanlah left crankcase cover gasket. Kemudian periksa bahwa lubang-lubang sekrup telah bertepatan dengan lubang- lubang gasket dan pasanglah left crankcase cover assembly.

i. Pasang Air Duct

Pasanglah air duct pada left cranckcase cover, pastikan telah duduk dengan benar satu sama lain, dan kencangkan sekrup pita penjepit.
*ukuran torsi lihat BPR.

j. Kencangkan Drive Belt

Hidupkan mesin, buka throttle dengan pelan, dan periksa bahwa roda belakang berputar dengan lancar & berputar makin cepat.
